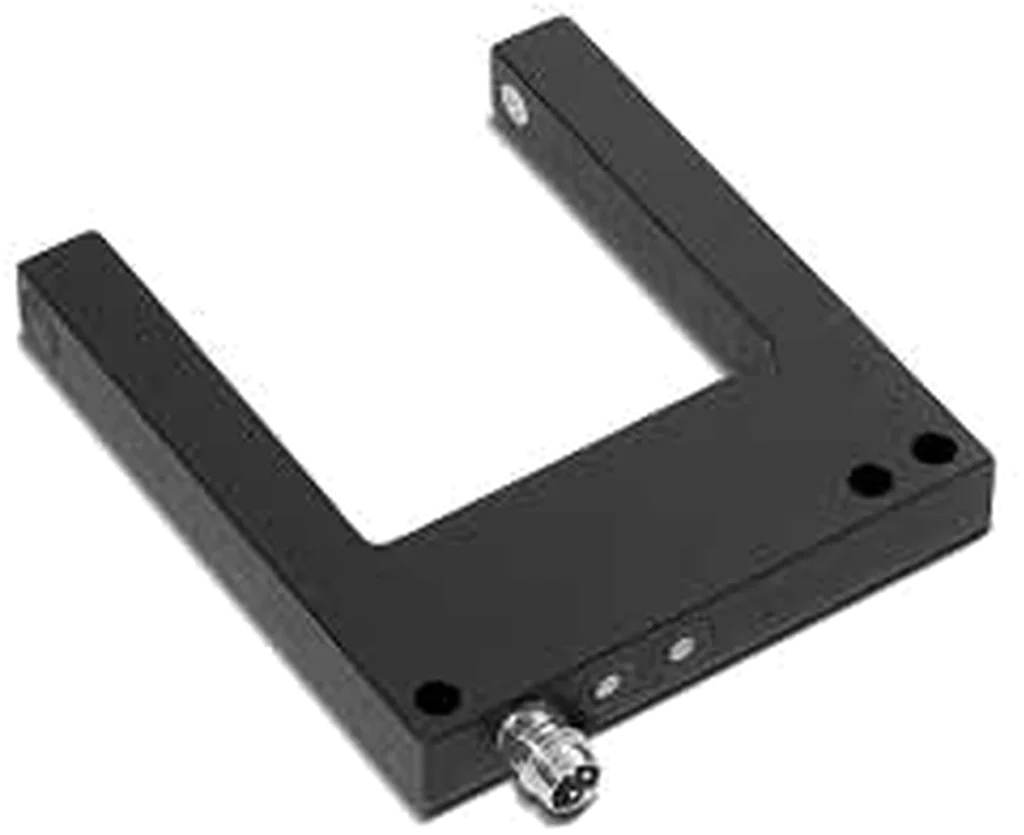

Gabellichtschranke mit Analogausgang
Artikelnummer: SGAA-050-125
Gabellichtschranke mit Analogausgang Gabelweite 50 mm mit Analogausgang für Mess- und Positionieraufgaben. Ausführung: PNP, NO/NC umschaltbar.
PDF wird erstellt …
Maßzeichnung
Technische Daten
| Allgemein | |
|---|---|
| Baureihe | SGAA-050 |
| Ausführung | PNP, NO/NC umschaltbar |
| Anwendung | Dickenmessung transparenter Materialien und hochgenaue Positionierung. |
| Mechanische Daten | |
|---|---|
| Abmessung aktive Zone | Gabelweite 50 mm |
| Schutzart | IP 67 |
| Gehäusematerial | Alu, blau eloxiert / aluminium blue anodized |
| Elektrische Daten | |
|---|---|
| Betriebsspannung | 15 - 35 V DC |
| Ausgang | PNP umschaltbar NO/NC + Analogausgang 10-0 V DC |
| Ausgangsstrom | 200mA, kurzschlußfest / short-circuit-protected |
| Eigenstromaufnahme | < 50mA |
| Spannungsabfall | <2,5 V |
| Schaltfrequenz | 2,5 kHz |
| Isolationsspannungsfestigkeit | 500 V |
| Optische Daten | |
|---|---|
| Sendelicht | rot getaktet / red light pulsed 660nm |
| Auflösung | 0,3 mm |
| Empfindlichkeit | einstellbar / adjustable, 270°Pot. |
| Schalthysterese | <0,1mm |
| Reproduzierbarkeit | 0,01mm |
| Lichtart | Rot |
| Umgebungsdaten | |
|---|---|
| Umgebungstemperatur | -10°C.....+60°C |
| Fremdlichtfestigkeit | 70klx |
