Gabellichtschranke schmutzunempfindlich
Artikelnummer: SGAV-020-165
Gabellichtschranke schmutzunempfindlich Gabelweite 20 mm, schmutzunempfindliche Ausführung für raue Umgebungsbedingungen. Ausführung: PNP, NC (Öffner).
PDF wird erstellt …

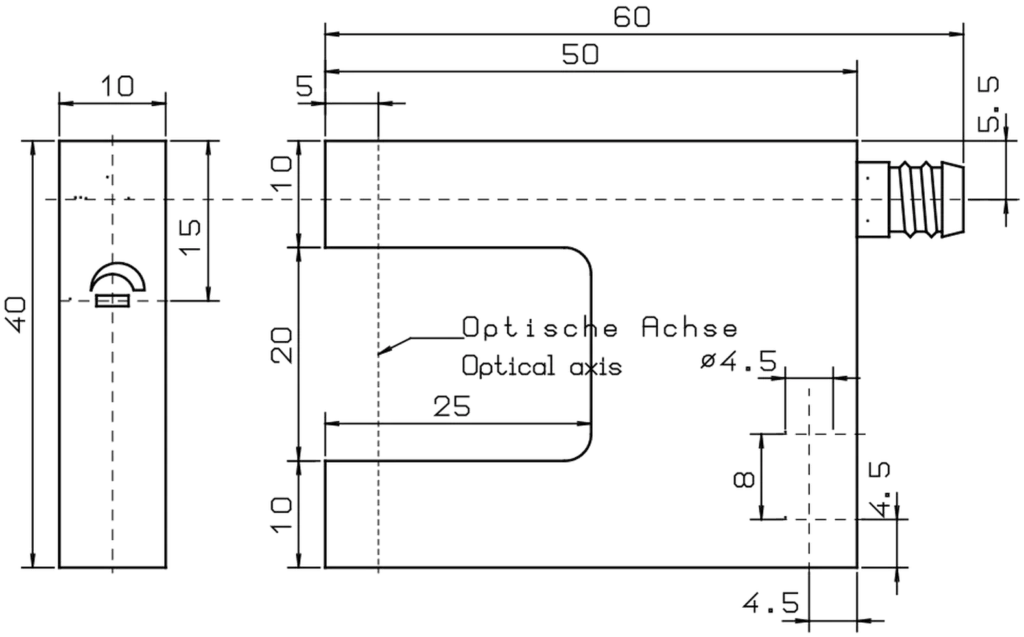

Maßzeichnung
Technische Daten
| Allgemein | |
|---|---|
| Baureihe | SGAV-020 |
| Ausführung | PNP, NC (Öffner) |
| Anwendung | Für widrige Umgebungsbedingungen, hohe Luftfeuchtigkeit sowie Verschmutzung durch z. B. Öl und Staub. |
| Mechanische Daten | |
|---|---|
| Abmessung aktive Zone | Gabelweite 20 mm |
| Schutzart | IP 67 |
| Gehäusematerial | Alu, blau eloxiert / aluminium blue anodized |
| Elektrische Daten | |
|---|---|
| Betriebsspannung | 10-35VDC |
| Ausgang | PNP, NO o. NC / PNP, NO or NC |
| Ausgangsstrom | 200mA, kurzschlußfest / short-circuit-protected |
| Eigenstromaufnahme | < 50mA |
| Spannungsabfall | <2,5 V |
| Schaltfrequenz | 2,5 kHz |
| Isolationsspannungsfestigkeit | 500 V |
| Optische Daten | |
|---|---|
| Sendelicht | infrarot getaktet / infrared pulsed |
| Auflösung | 1mm |
| Empfindlichkeit | einstellbar / adjustable, 270°Pot. |
| Schalthysterese | <0,03mm |
| Reproduzierbarkeit | 0,01mm |
| Lichtart | Infrarot |
| Umgebungsdaten | |
|---|---|
| Umgebungstemperatur | -10°C.....+60°C |
| Fremdlichtfestigkeit | 70klx |
Varianten der Baureihe SGAV-020
| Artikelnummer | Abmessung aktive Zone | Ausführung | Betriebsspannung |
|---|---|---|---|
| SGAV-020-165 | Gabelweite 20 mm | PNP, NC (Öffner) | 10-35VDC |
| SGAV-020-185 | Gabelweite 20 mm | PNP, NO (Schließer) | 10-35VDC |
