Gabellichtschranke
Artikelnummer: SGA-020-165
Gabellichtschranke Gabelweite 20 mm für schnelle, berührungslose Objekterfassung mit Ø 0,4 mm. Ausführung: PNP, NC (Öffner).
PDF wird erstellt …

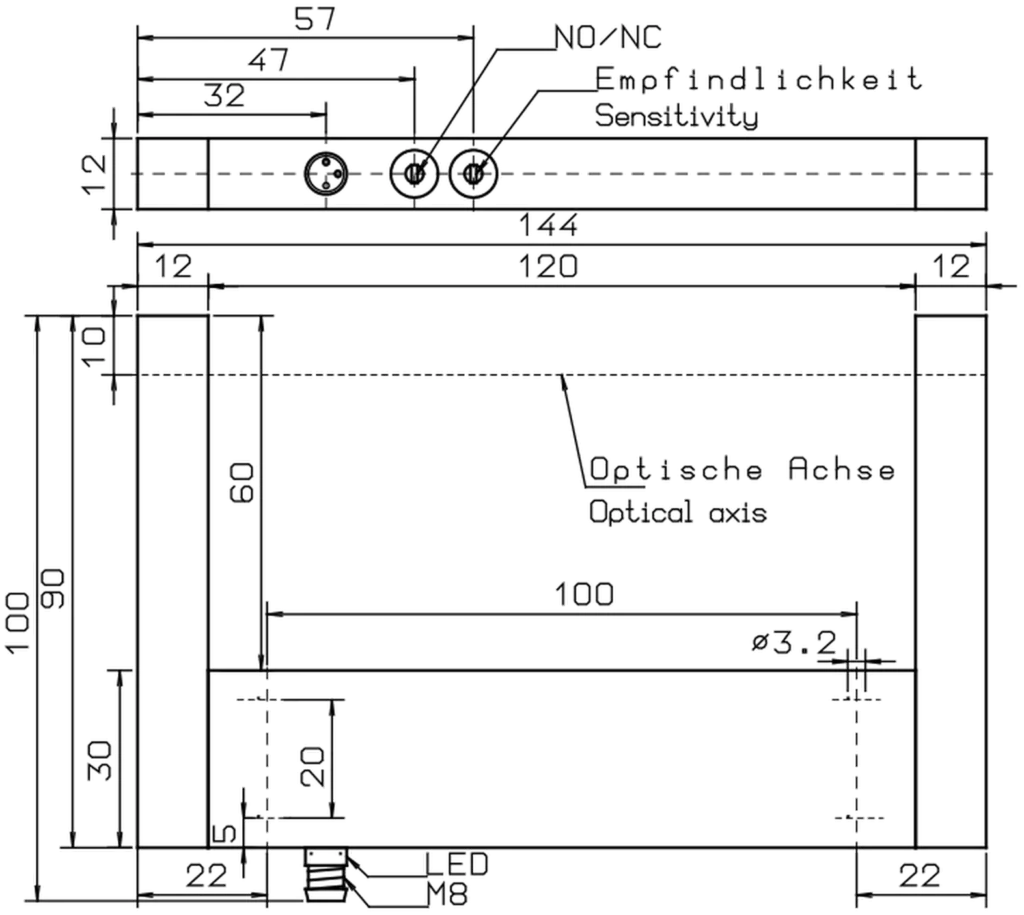

Maßzeichnung
Technische Daten
| Allgemein | |
|---|---|
| Baureihe | SGA-020 |
| Ausführung | PNP, NC (Öffner) |
| Mechanische Daten | |
|---|---|
| Abmessung aktive Zone | Gabelweite 20 mm |
| Schutzart | IP 67 |
| Gehäusematerial | Alu, eloxiert / aluminium anodized |
| Scheibe | Glas/Glass |
| Elektrische Daten | |
|---|---|
| Betriebsspannung | 10 – 35 VDC |
| Ausgang | PNP, Öffner od. Schließer /PNP, NO or NC |
| Ausgangsstrom | 200 mA, kurzschlußfest / short-circuit-protected |
| Eigenstromaufnahme | < 30 mA |
| Spannungsabfall | < 2,5 V (I = 200mA) |
| Schaltfrequenz | 4 kHz |
| Isolationsspannungsfestigkeit | 500 V |
| Optische Daten | |
|---|---|
| Sendelicht | Rot 660 nm getaktet / Red 660 nm pulsed |
| Auflösung | Ø 0,4 mm |
| Empfindlichkeit | einstellbar / adjustable, 270° Potentiometer |
| Schalthysterese | < 0,2 mm |
| Reproduzierbarkeit | 0,01 mm |
| Lichtart | Rot |
| Umgebungsdaten | |
|---|---|
| Umgebungstemperatur | - 10°C.....+ 60°C |
| Fremdlichtfestigkeit | 50 klx |
Varianten der Baureihe SGA-020
| Artikelnummer | Abmessung aktive Zone | Ausführung | Betriebsspannung |
|---|---|---|---|
| SGA-020-165 | Gabelweite 20 mm | PNP, NC (Öffner) | 10 – 35 VDC |
| SGA-020-185 | Gabelweite 20 mm | PNP, NO (Schließer) | 10 – 35 VDC |
