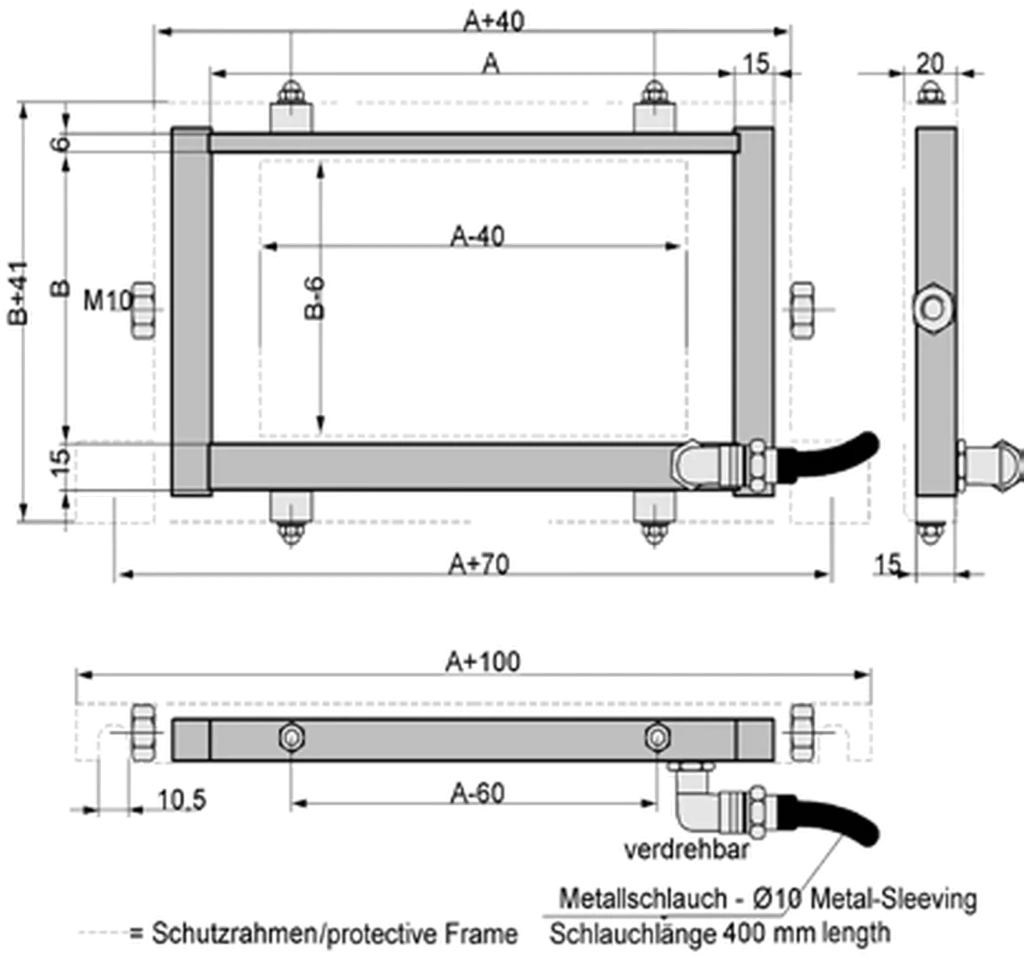

Maßzeichnung · zum Vergrößern anklicken

Optische Sensoren – Gabellichtschranke SRM1-400/192-52E

Abmessung aktive Zone
Erfassungsbereich 400 x 192 mm
Ausführung
PNP, 5-polig M18
Betriebsspannung
12-24 V DC

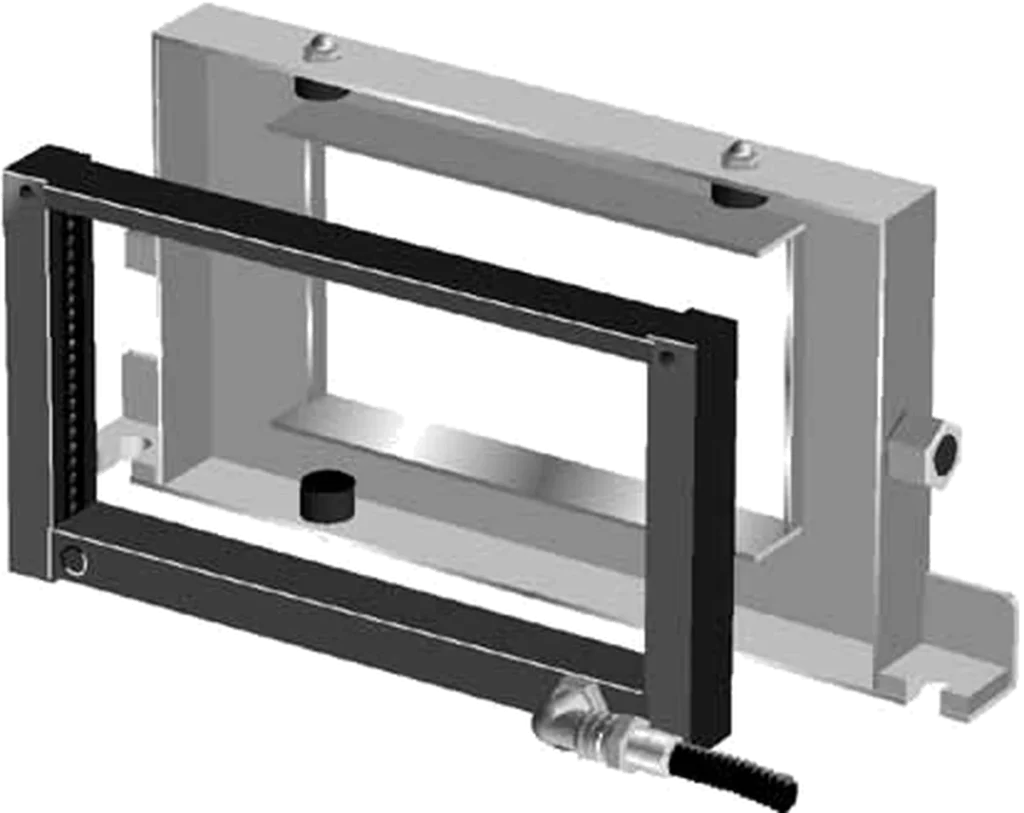

Rahmenlichtschranke mit Erfassungsbereich 400 x 192 mm, PNP-Ausgang und 5-polig M18; statischer oder dynamischer Betrieb.

Technische Daten

Allgemein
BaureiheSRM1-400/192
AusführungPNP, 5-polig M18
AnwendungObjekterfassung in großen aktiven Rahmenbereichen; optional mit Schutzrahmen (-SR).
Mechanische Daten
Abmessung aktive ZoneErfassungsbereich 400 x 192 mm
SchutzartIP 65
GehäusematerialAlu, eloxiert
Anschluss GroesseM18
Anschluss Polzahl5
Elektrische Daten
Betriebsspannung12-24 V DC
AusgangPNP Hell/Dunkel umschaltbar
Ausgangsstrom200 mA, kurzschlussfest
Eigenstromaufnahme60-300 mA, je nach Type
Spannungsabfall< 2,5 V
Schaltfrequenzmax. 1 kHz abhängig von Impulsdauer
Isolationsspannungsfestigkeit500 V
Optische Daten
Sendelichtinfrarot getaktet
Auflösung3,0 mm
Empfindlichkeiteinstellbar, 270° Pot.
Reproduzierbarkeit0,1 mm
LichtartInfrarot
Umgebungsdaten
Umgebungstemperatur0°C ... +60°C
Fremdlichtfestigkeit10 klx

Varianten der Baureihe SRM1-400/192

Artikelnummer Abmessung aktive Zone Ausführung Betriebsspannung
SRM1-400/192-52E Erfassungsbereich 400 x 192 mm PNP, 5-polig M18 12-24 V DC
SRM1-400/192-524 Erfassungsbereich 400 x 192 mm PNP, 4-polig M12 12-24 V DC
