Gabellichtschranke
Artikelnummer: SRM1-500/300-524

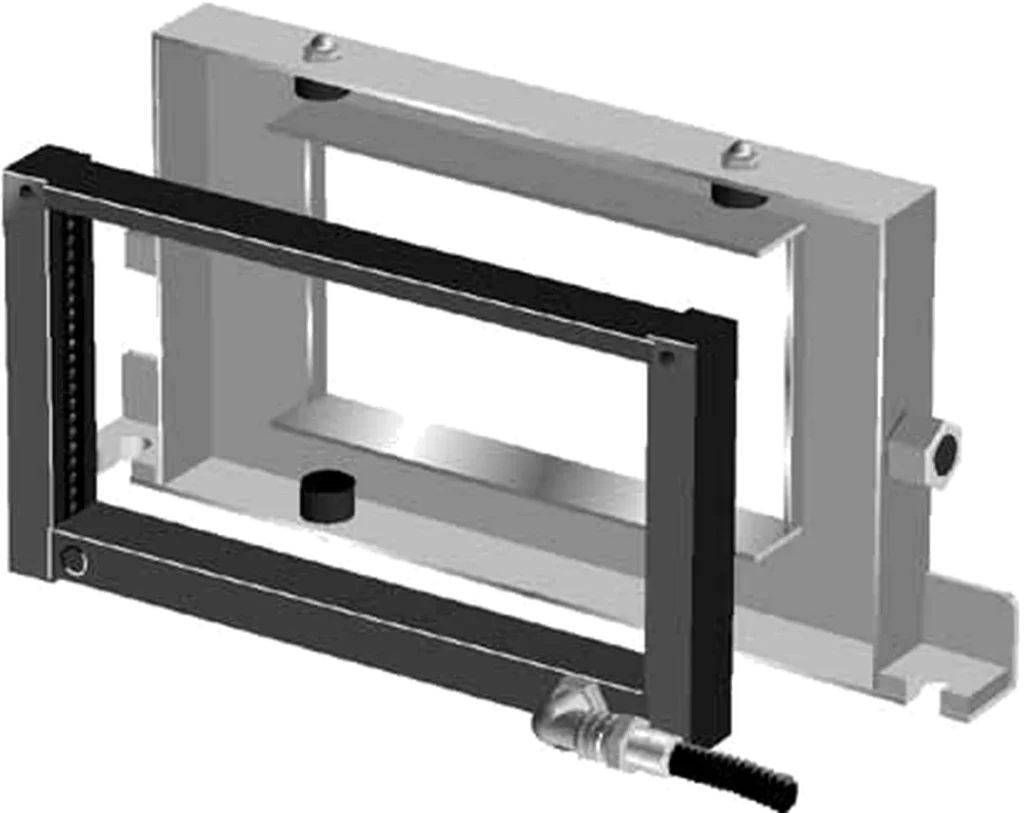

Rahmenlichtschranke mit Erfassungsbereich 500 x 300 mm, PNP-Ausgang und 4-polig M12; statischer oder dynamischer Betrieb.
PDF wird erstellt …
Maßzeichnung
Technische Daten
| Allgemein | |
|---|---|
| Baureihe | SRM1-500/300 |
| Ausführung | PNP, 4-polig M12 |
| Anwendung | Objekterfassung in großen aktiven Rahmenbereichen; optional mit Schutzrahmen (-SR). |
| Mechanische Daten | |
|---|---|
| Abmessung aktive Zone | Erfassungsbereich 500 x 300 mm |
| Schutzart | IP 65 |
| Gehäusematerial | Alu, eloxiert |
| Anschluss Groesse | M12 |
| Anschluss Polzahl | 4 |
| Elektrische Daten | |
|---|---|
| Betriebsspannung | 12-24 V DC |
| Ausgang | PNP Hell/Dunkel umschaltbar |
| Ausgangsstrom | 200 mA, kurzschlussfest |
| Eigenstromaufnahme | 60-300 mA, je nach Type |
| Spannungsabfall | < 2,5 V |
| Schaltfrequenz | max. 1 kHz abhängig von Impulsdauer |
| Isolationsspannungsfestigkeit | 500 V |
| Optische Daten | |
|---|---|
| Sendelicht | infrarot getaktet |
| Auflösung | 4,0 mm |
| Empfindlichkeit | einstellbar, 270° Pot. |
| Reproduzierbarkeit | 0,1 mm |
| Lichtart | Infrarot |
| Umgebungsdaten | |
|---|---|
| Umgebungstemperatur | 0°C ... +60°C |
| Fremdlichtfestigkeit | 10 klx |
Varianten der Baureihe SRM1-500/300
| Artikelnummer | Abmessung aktive Zone | Ausführung | Betriebsspannung |
|---|---|---|---|
| SRM1-500/300-52E | Erfassungsbereich 500 x 300 mm | PNP, 5-polig M18 | 12-24 V DC |
| SRM1-500/300-524 | Erfassungsbereich 500 x 300 mm | PNP, 4-polig M12 | 12-24 V DC |
