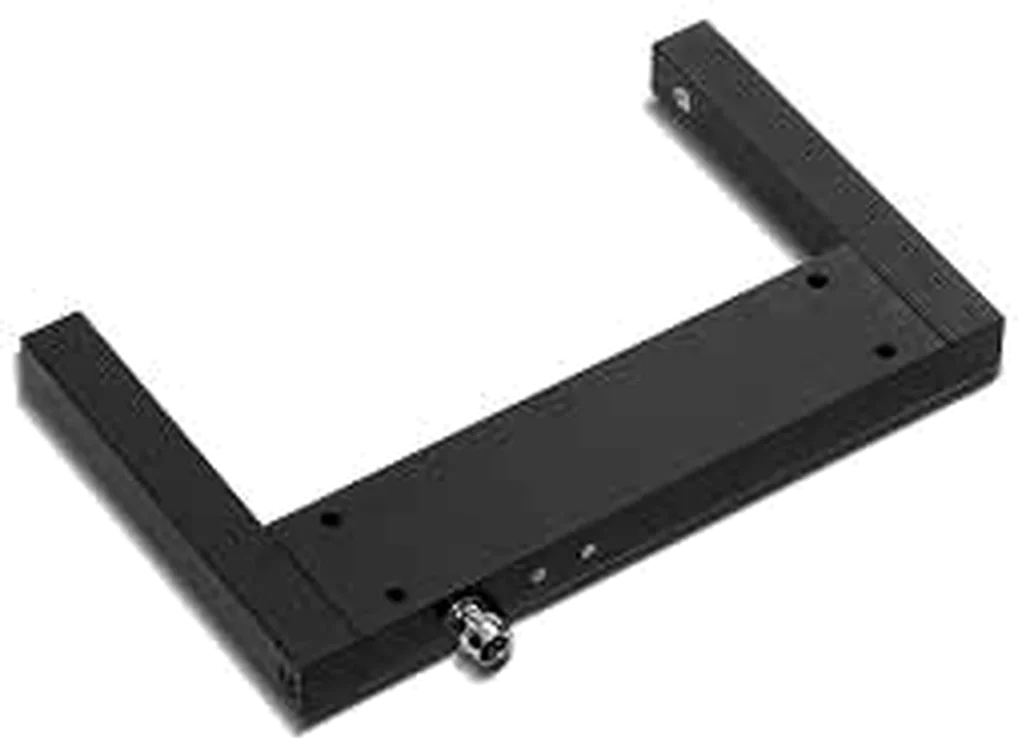

Optische Sensoren – Laser-Gabellichtschranke SGAL-120-165

Abmessung aktive Zone
Gabelweite 120 mm
Ausführung
PNP, NC (Öffner)
Betriebsspannung
10-35VDC

Laser-Gabellichtschranke Gabelweite 120 mm mit rotem Laserlicht und hoher Auflösung von 0,03 mm / Hervorragend sichtbarer. Ausführung: PNP, NC (Öffner).

Technische Daten

Allgemein
BaureiheSGAL-120
AusführungPNP, NC (Öffner)
Mechanische Daten
Abmessung aktive ZoneGabelweite 120 mm
SchutzartIP 67
GehäusematerialAlu, blau eloxiert / aluminium blue anodized
Elektrische Daten
Betriebsspannung10-35VDC
AusgangPNP, umschaltbar / switchable NO/NC
Ausgangsstrom200mA, kurzschlußfest / short-circuit-protected
Eigenstromaufnahme< 50mA
Spannungsabfall<2,5 V
Schaltfrequenz2,5 kHz
Isolationsspannungsfestigkeit500 V
Optische Daten
Sendelichtrot getaktet / red light pulsed 660nm
Auflösung0,03 mm / Hervorragend sichtbarer
Empfindlichkeiteinstellbar / adjustable, 270°Pot.
Schalthysterese<0,02mm
Reproduzierbarkeit0,01mm
LichtartRot
Umgebungsdaten
Umgebungstemperatur-10°C.....+60°C
Fremdlichtfestigkeit70klx

Varianten der Baureihe SGAL-120

Artikelnummer Abmessung aktive Zone Ausführung Betriebsspannung
SGAL-120-125 Gabelweite 120 mm PNP, NO/NC umschaltbar 10-35VDC
SGAL-120-165 Gabelweite 120 mm PNP, NC (Öffner) 10-35VDC
SGAL-120-185 Gabelweite 120 mm PNP, NO (Schließer) 10-35VDC
