Maßzeichnung · zum Vergrößern anklicken

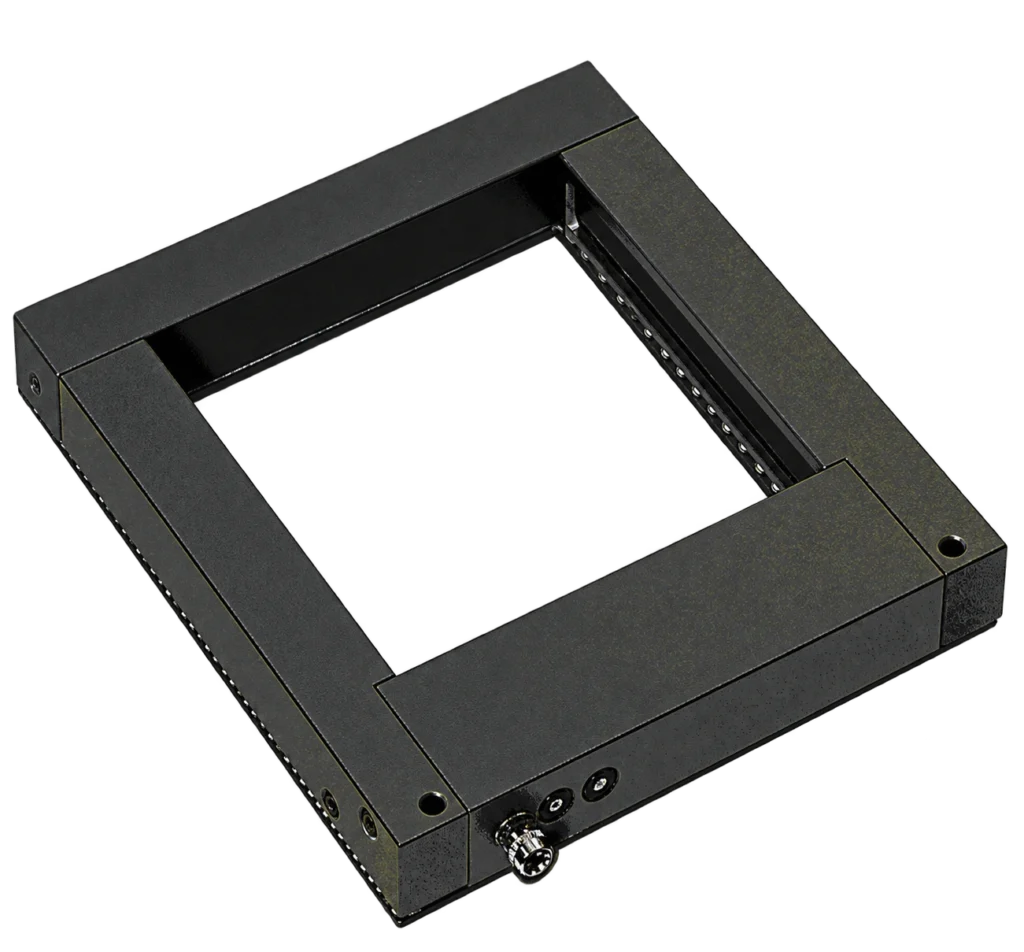

Optische Sensoren – Rahmenlichtschranke SRAT-150/144-185

Abmessung aktive Zone
Erfassungsbereich 150 x 144 mm
Ausführung
PNP, NO (Schließer)
Betriebsspannung
24V DC +/- 20%

Rahmenlichtschranke Erfassungsbereich 150 x 144 mm für statische oder dynamische Objekterfassung. Ausführung: PNP, NO (Schließer).

Technische Daten

Allgemein
BaureiheSRAT-150/144
AusführungPNP, NO (Schließer)
AnwendungStatische oder dynamische Objekterfassung im aktiven Rahmenbereich.
Mechanische Daten
Abmessung aktive ZoneErfassungsbereich 150 x 144 mm
SchutzartIP 67
GehäusematerialAlu, blau eloxiert / aluminium blue anodized
Elektrische Daten
Betriebsspannung24V DC +/- 20%
AusgangPNP, NO o. NC / PNP, NO or NC
Ausgangsstrom200mA, kurzschlußfest / short-circuit-protected
Eigenstromaufnahme< 70mA
Spannungsabfall<2,5 V
Schaltfrequenz5 kHz
Isolationsspannungsfestigkeit500 V
Optische Daten
Sendelichtinfrarot getaktet / infrared pulsed
Auflösung3 mm
Empfindlichkeiteinstellbar / adjustable, 270° Pot.
Reproduzierbarkeit0,1mm
LichtartInfrarot
Umgebungsdaten
Umgebungstemperatur0°C ..... +60°C
Fremdlichtfestigkeit10klx

Varianten der Baureihe SRAT-150/144

Artikelnummer Abmessung aktive Zone Ausführung Betriebsspannung
SRAT-150/144-165 Erfassungsbereich 150 x 144 mm PNP, NC (Öffner) 24V DC +/- 20%
SRAT-150/144-185 Erfassungsbereich 150 x 144 mm PNP, NO (Schließer) 24V DC +/- 20%
