Maßzeichnung · zum Vergrößern anklicken

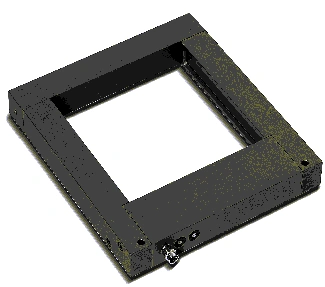

Optische Sensoren – Rahmenlichtschranke SRAT-100/94-165

Abmessung aktive Zone
Erfassungsbereich 100 x 94 mm
Ausführung
PNP, NC (Öffner)
Betriebsspannung
24V DC +/- 20%

Rahmenlichtschranke Erfassungsbereich 100 x 94 mm für statische oder dynamische Objekterfassung. Ausführung: PNP, NC (Öffner).

Technische Daten

Allgemein
BaureiheSRAT-100/94
AusführungPNP, NC (Öffner)
AnwendungStatische oder dynamische Objekterfassung im aktiven Rahmenbereich.
Mechanische Daten
Abmessung aktive ZoneErfassungsbereich 100 x 94 mm
SchutzartIP 67
GehäusematerialAlu, blau eloxiert / aluminium blue anodized
Elektrische Daten
Betriebsspannung24V DC +/- 20%
AusgangPNP, NO o. NC / PNP, NO or NC
Ausgangsstrom200mA, kurzschlußfest / short-circuit-protected
Eigenstromaufnahme< 70mA
Spannungsabfall<2,5 V
Schaltfrequenz5 kHz
Isolationsspannungsfestigkeit500 V
Optische Daten
Sendelichtinfrarot getaktet / infrared pulsed
Auflösung2,5 mm
Empfindlichkeiteinstellbar / adjustable, 270° Pot.
Reproduzierbarkeit0,1mm
LichtartInfrarot
Umgebungsdaten
Umgebungstemperatur0°C ..... +60°C
Fremdlichtfestigkeit10klx

Varianten der Baureihe SRAT-100/94

Artikelnummer Abmessung aktive Zone Ausführung Betriebsspannung
SRAT-100/94-165 Erfassungsbereich 100 x 94 mm PNP, NC (Öffner) 24V DC +/- 20%
SRAT-100/94-185 Erfassungsbereich 100 x 94 mm PNP, NO (Schließer) 24V DC +/- 20%
