Rahmenlichtschranke
Artikelnummer: SRAT-100/94-185
Rahmenlichtschranke Erfassungsbereich 100 x 94 mm für statische oder dynamische Objekterfassung. Ausführung: PNP, NO (Schließer).
PDF wird erstellt …

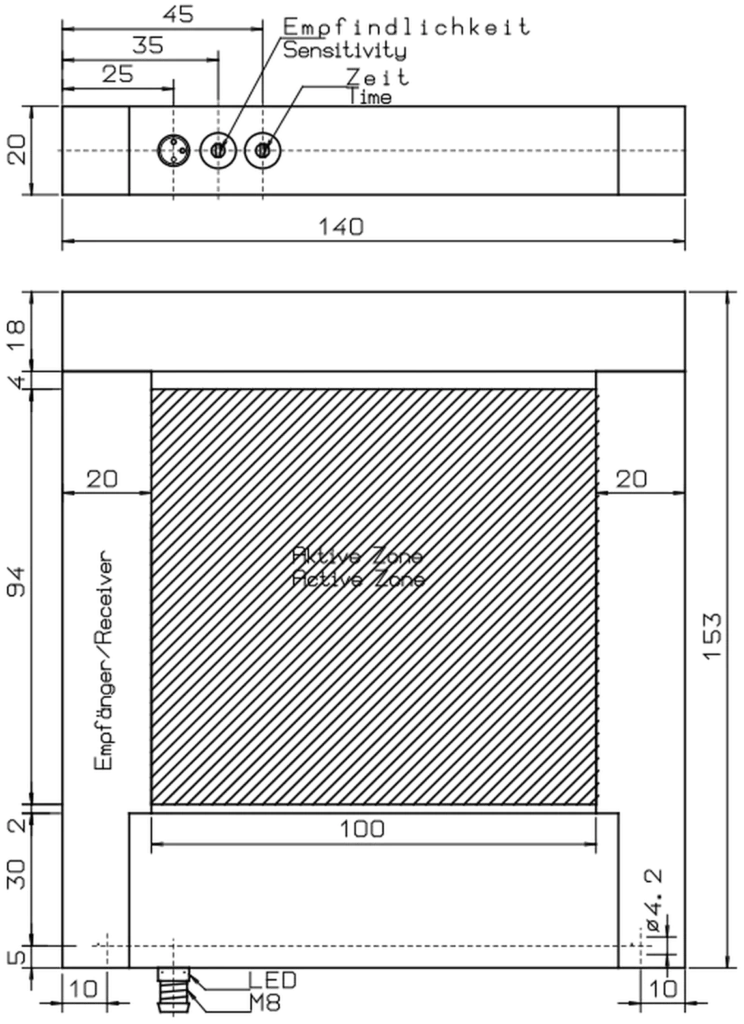

Maßzeichnung
Technische Daten
| Allgemein | |
|---|---|
| Baureihe | SRAT-100/94 |
| Ausführung | PNP, NO (Schließer) |
| Anwendung | Statische oder dynamische Objekterfassung im aktiven Rahmenbereich. |
| Mechanische Daten | |
|---|---|
| Abmessung aktive Zone | Erfassungsbereich 100 x 94 mm |
| Schutzart | IP 67 |
| Gehäusematerial | Alu, blau eloxiert / aluminium blue anodized |
| Elektrische Daten | |
|---|---|
| Betriebsspannung | 24V DC +/- 20% |
| Ausgang | PNP, NO o. NC / PNP, NO or NC |
| Ausgangsstrom | 200mA, kurzschlußfest / short-circuit-protected |
| Eigenstromaufnahme | < 70mA |
| Spannungsabfall | <2,5 V |
| Schaltfrequenz | 5 kHz |
| Isolationsspannungsfestigkeit | 500 V |
| Optische Daten | |
|---|---|
| Sendelicht | infrarot getaktet / infrared pulsed |
| Auflösung | 2,5 mm |
| Empfindlichkeit | einstellbar / adjustable, 270° Pot. |
| Reproduzierbarkeit | 0,1mm |
| Lichtart | Infrarot |
| Umgebungsdaten | |
|---|---|
| Umgebungstemperatur | 0°C ..... +60°C |
| Fremdlichtfestigkeit | 10klx |
Varianten der Baureihe SRAT-100/94
| Artikelnummer | Abmessung aktive Zone | Ausführung | Betriebsspannung |
|---|---|---|---|
| SRAT-100/94-165 | Erfassungsbereich 100 x 94 mm | PNP, NC (Öffner) | 24V DC +/- 20% |
| SRAT-100/94-185 | Erfassungsbereich 100 x 94 mm | PNP, NO (Schließer) | 24V DC +/- 20% |
